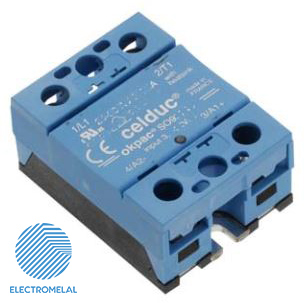

رله اس اس آر تک فاز Celduc SO769090

رله اس اس آر تک فاز سلدوکبا کد Celduc SO769090 از رله‌های حالت جامد سری SO می‌باشد. این رله اس اس آر تک فاز دارای جریان خروجی 125 آمپر می‌باشد. نوع کلیدزنی این رله اس اس آر تک فاز به صورت Zero Cross است. ورودی آن (32-3.5) VDC بوده و ولتاژ خروجی آن (510-24) VAC است.

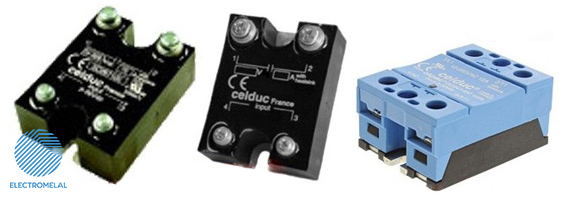

رله اس اس آر تک فاز یک عنصر الکترونیکی نیمه هادی است. SSR عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

رله اس اس آر تک فاز Celduc SO769090

ساختار رله اس اس آر تک فاز

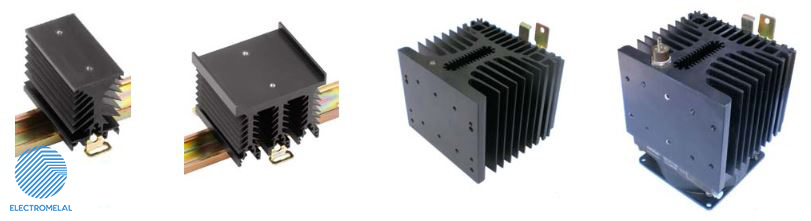

در رله اس اس آر تک فاز 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله اس اس آر ساده معروفند.
باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن رله اس اس آر از هیت سینک باید استفاده شود.

رله اس اس آر تک فاز Celduc SO769090

مشخصات فنی رله Celduc SO769090

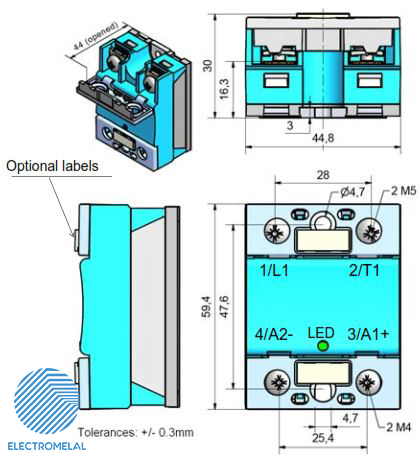

این رله اس اس آر تک فاز دارای جریان 125 آمپر بوده و دارای 4 ترمینال است. ابعاد این رله 300*448*584 میلیمتر است. از نظر نوع بار می‌توان رله حالت جامد را به اهمی، موتوری، DC و AC تقسیم کرد. رله اس اس آر تک فاز Celduc SO769090 مناسب بار اهمی است.

رله اس اس آر تک فاز Celduc SO769090

Zero Crossing Switching کلید زنی در صفر

این نوع از رله‌های حالت جامد، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که رله آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

رله اس اس آر تک فاز Celduc SO769090 از نوع Zero cross control است.

نکات مهم در هنگام خرید رله اس اس آر تک فاز:

1- نوع تحریک (ورودی) و خروجی SSR
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

رله اس اس آر تک فاز Celduc SO769090

تنوع رله اس اس آر تک فاز بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله با رله اس اس آر دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات سلدوک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Celduc در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

SO769090.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
