برق یکی از بزرگترین دستاوردهای بشر است که زندگی ما را متحول کرده، اما در عین حال اگر کنترل و ایمنسازی نشود، میتواند خطرناک و حتی مرگآور باشد.
هر ساله بسیاری از حوادث برقگرفتگی یا آتشسوزیهای خانگی و صنعتی، بهدلیل نشت جریان الکتریکی رخ میدهد. برای پیشگیری از این خطرات، تجهیزی حیاتی به نام محافظ جان (RCCB یا RCD) طراحی شده است تا در صورت بروز هرگونه نشتی جریان، بلافاصله مدار را قطع کند و جان افراد و تجهیزات را نجات دهد.
در این مقاله به زبانی ساده و فنی توضیح میدهیم که نشت جریان چیست، چگونه ایجاد میشود، محافظ جان چه عملکردی دارد و چرا وجود آن در هر خانه و کارگاه ضروری است.
کلید نشت جریان و محافظ جان که با RCCB(Residual Current Circuit Breaker)یا RCD ( Residual Current Device) نیز شناخته میشود، کلیدی است که با مقایسه جریان سیمهای رفت و برگشت، در صورتی که اختلافی بین جریان رفت و برگشت وجود داشته باشد، نشت جریان را تشخیص داده و مدار را در کسری از ثانیه قطع کرده و مانع از صدمات مالی و جانی ناشی از نشت جریان میگردد.کلید های محافظ جان به سه تیپ کلی تقسیم می شوند؛ AC، A و B.کلید های محافظ جان اغلب با جریان نامی 16 تا 100 آمپر و غالبا در جریان قطع خودکار (حساسیت) های 10mA، 30mA، 100mA، 300mA و 500mA تولید می شوند.
- جلوگیری از خطر برق گرفتگی و احتمال مرگ
- اطمینان از کیفیت سیم کشی
- صرفه جویی در مصرف انرژی
ترکیب نشت جریان و محافظ جان
نشت جریان چیست؟
به زبان ساده، نشت جریان (Earth Leakage) به حالتی گفته میشود که بخشی از جریان برق از مسیر اصلی خود منحرف شده و از طریق مسیر ناخواستهای مانند بدنه فلزی دستگاه، زمین یا حتی بدن انسان عبور میکند.
به عنوان مثال، اگر سیم فاز درون یک وسیله برقی آسیب ببیند و به بدنه فلزی آن تماس پیدا کند، در ظاهر ممکن است دستگاه همچنان کار کند، اما در واقع برق به بدنه منتقل شده است. در این حالت، تماس انسان با بدنه دستگاه باعث عبور جریان از بدن او به زمین میشود، پدیدهای که به برقگرفتگی منجر میشود.
دلایل ایجاد نشت جریان
نشت جریان معمولاً بر اثر عوامل زیر ایجاد میشود:
- با گذشت زمان، روکش عایق سیمها ممکن است آسیب ببیند و منجر به نشت جریان شود.
- در محیطهای مرطوب مانند حمام، آشپزخانه یا کارگاههای صنعتی، احتمال نفوذ آب و ایجاد مسیرهای ناخواسته برای جریان برق وجود دارد.
- نصب نادرست سیستم برقکشی یا اتصالات اشتباه میتواند باعث عبور جریان از مسیرهای غیرایمن شود.
- وسایل قدیمی یا دارای عیب فنی، یکی از مهمترین منابع نشت جریان هستند.
خطرات ناشی از نشت جریان
نشت جریان تنها یک پدیده الکتریکی ساده نیست؛ در واقع میتواند تهدیدی جدی برای جان انسان و امنیت اموال باشد.
- برقگرفتگی: حتی نشت جریان بسیار کوچک (در حد ۳۰ میلیآمپر) میتواند برای انسان کشنده باشد.
- آتشسوزی: عبور جریان از مسیرهای ناخواسته باعث گرم شدن و آتشگرفتن کابلها میشود.
- خرابی دستگاهها: نشت جریان مداوم میتواند به تجهیزات برقی حساس آسیب برساند.
- افزایش مصرف انرژی: جریانهای نشتی اگرچه کوچکاند، اما در مجموع باعث هدررفت برق میشوند.
محافظ جان چیست؟
محافظ جان (Residual Current Circuit Breaker – RCCB) یک کلید حفاظتی هوشمند است که وظیفه دارد در صورت نشت جریان در مدار، بهطور خودکار برق را قطع کند.
در حالت عادی، مقدار جریان عبوری از سیم فاز و نول برابر است.
اگر نشت جریان رخ دهد، تعادل بین این دو مقدار از بین میرود و محافظ جان بلافاصله تفاوت را تشخیص میدهد.
سپس در زمانی کمتر از ۰٫۰۳ ثانیه (۳۰ میلیثانیه)، مدار را قطع میکند تا از برقگرفتگی یا آتشسوزی جلوگیری شود.
نحوه عملکرد نشت جریان و محافظ جان
محافظ جان با استفاده از ترانس جریان تفاضلی (Toroidal Transformer) کار میکند.
درون آن، سیم فاز و نول از یک هسته عبور میکنند و میدان مغناطیسی تولیدی آنها در حالت عادی یکدیگر را خنثی میکنند.
اما در هنگام نشت جریان، اختلافی میان جریان ورودی و خروجی ایجاد میشود و این اختلاف توسط مدار داخلی کلید شناسایی شده و باعث قطع فوری مدار میشود.
تفاوت محافظ جان با کلید مینیاتوری
بسیاری از کاربران تصور میکنند محافظ جان همان کلید مینیاتوری است، در حالی که عملکرد آنها کاملاً متفاوت است:
هدف اصلی محافظ جان جلوگیری از برقگرفتگی و نشت جریان و در کلید مینیاتوری هدف محافظت در برابر اضافهبار و اتصال کوتاه می باشد.
زمان واکنش در محافظ جان بسیار سریع (در چند میلیثانیه) و در کلید مینیاتوری بسته به شدت جریان می باشد.
محافظ جان حساسیت به اختلاف جریان فاز و نول دارد و در کلید مینیاتوری به شدت جریان کلی مدار حساسیت وجود دارد.
محل استفاده محافظ جان محیطهای خانگی و صنعتی حساس و محل استفاده کلید مینیاتوری تمام مدارهای الکتریکی می باشد.
در سیستمهای مدرن، معمولاً هر دو تجهیز بهصورت ترکیبی استفاده میشوند تا ایمنی کامل مدار تضمین شود.
انواع محافظ جان
محافظهای جان بر اساس نوع کاربری و حساسیت در چند نوع تولید میشوند:
- نوع AC: برای مدارهایی که جریان متناوب دارند و برای مصارف خانگی و عمومی مناسب می باشند.
- نوع A: برای مدارهایی که دارای جریانهای DC پالسی هستند،ماشین لباسشویی یا اینورتر نمونه ای از کاربرد آن می باشد.
- نوع F و B: برای کاربردهای صنعتی و تجهیزات الکترونیکی پیشرفته می باشد.
همچنین بر اساس جریان قطع حساسیت نیز تقسیمبندی میشوند:
- ۳۰ میلیآمپر: محافظ جان عمومی و ضد برقگرفتگی است..
- ۱۰۰ تا ۳۰۰ میلیآمپر: مخصوص حفاظت در برابر آتشسوزی است.
ویژگیهای فنی محافظ جان استاندارد
ولتاژ کاری: ۲۳۰/۴۰۰ ولت AC
جریان نامی: 16 تا 63 آمپر
حساسیت قطع: 30mA، 100mA یا 300mA
زمان قطع: کمتر از 30 میلیثانیه
نصب روی ریل DIN
دارای تستکننده داخلی (Test Button) برای بررسی عملکرد
مزایای استفاده از محافظ جان
- اصلیترین مزیت، جلوگیری از برقگرفتگی و حفاظت از جان انسان است.
- با شناسایی نشت جریان قبل از داغ شدن سیمها از آتشسوزی پیشگیری می کند.
- از سوختن وسایل بر اثر اتصال زمین جلوگیری می کند و از تجهیزات برقی محافظت می کند.
- محیط کار و منزل و مکانهای مرطوب یا دارای تجهیزات فلزی باعث افزایش ایمنی می شود.
- موجب صرفهجویی در هزینههای تعمیرات و خسارتها می شود.
کاربردهای نشت جریان و محافظ جان
- ساختمانهای مسکونی و تجاری
- بیمارستانها و مراکز درمانی
- کارگاههای صنعتی
- آزمایشگاهها و مراکز داده
- فضاهای مرطوب مانند استخر، سونا و حمام
- مدارس و محیطهای آموزشی
نحوه نصب محافظ جان
- ابتدا برق اصلی را قطع کنید.
- کلید محافظ جان را در ابتدای مدار و پس از کلید اصلی نصب کنید.
- سیم فاز و نول مدار باید از درون محافظ عبور کنند تا بتواند جریان را مقایسه کند.
- حتماً از اتصال صحیح نول و فاز مطمئن شوید.
- پس از نصب، دکمه تست (TEST) را فشار دهید تا عملکرد صحیح آن بررسی شود.
نکته مهم: نصب محافظ جان باید توسط تکنسین برق دارای مجوز انجام شود تا خطرات ناشی از سیمکشی نادرست پیش نیاید.
تست و نگهداری نشت جریان و محافظ جان
برای اطمینان از سلامت عملکرد محافظ جان:
- هر ماه یکبار دکمه TEST را فشار دهید تا مدار بهصورت آزمایشی قطع شود.
- اگر کلید پس از تست عمل نکرد، آن را فوراً تعویض کنید.
- از خشک و تمیز بودن تابلو برق اطمینان حاصل کنید.
انتخاب بهترین نشت جریان و محافظ جان
برای انتخاب محافظ جان مناسب باید به موارد زیر توجه کنید:
- نوع بار (خانگی یا صنعتی)
- حساسیت قطع (30mA یا بالاتر)
- جریان نامی متناسب با تجهیزات
- برند معتبر مانند ABB، Schneider، Hager، و فاراتل
- گارانتی و اصالت کالا

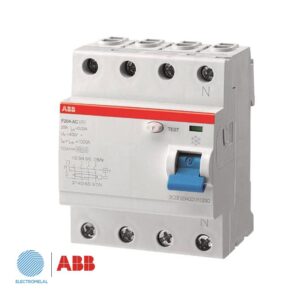

انواع محافظ جان
جمع بندی
نشت جریان یکی از خطرناکترین اتفاقات در سیستمهای برق است که میتواند جان انسان و امنیت تجهیزات را تهدید کند. برای مقابله با این خطر، محافظ جان بهترین و مؤثرترین وسیله حفاظتی است که با عملکرد سریع و دقیق خود، هرگونه جریان نشتی را در لحظه شناسایی کرده و مدار را قطع میکند. نصب محافظ جان نهتنها یک انتخاب هوشمندانه بلکه یک ضرورت ایمنی در هر ساختمان محسوب میشود.
